Препаративный электрофорез нуклеиновых кислот и белков. Автоматизированное выделение фрагментов ДНК и белков необходимого размера. Обзор продукции Sage Science
06.07.2021
Обзор линейки приборов Pippin Prep, BluePippin, PippinHT, SageHLS компании Sage Science для автоматизированного разделения и выделения фрагментов нуклеиновых кислот или белков при помощи препаративного электрофореза.
Компания Sage Science производит линейку приборов для автоматизированного разделения и выделения фрагментов нуклеиновых кислот или белков при помощи препаративного электрофореза.
Чтобы предотвратить деградацию целевых молекул, их детекция происходит без применения ультрафиолетового света, с помощью светодиодного детектора. Отбор образцов происходит автоматически, в соответствии с заданными параметрами.
Приборы Pippin Prep и BluePippin
В приборах Pippin Prep и BluePippin используются готовые кассеты на пять изолированных капилляров, заполненных агарозным гелем. В конце каждого капилляра есть Y-образное разветвление. Оба выходящих капилляра имеют независимое подключение к катодам. Движение фрагментов ДНК в капилляре происходит под действием тока. При приближении фрагментов ДНК требуемого размера к месту разветвления, происходит переключение катодов, и искомый фрагмент попадает в боковое ответвление капилляра и собирается в специальной камере. Каналы, в которых происходит электрофорез, полностью изолированы друг от друга, что снижает риск перекрёстной контаминации. Отбор образцов из пробоотборной камеры производится вручную с помощью стандартного дозатора.
Pippin Prep — прибор для выделения фрагментов ДНК размером от 100 п.н. до 1 500 п.н. Подготовка образцов занимает 3 минуты, время процедуры выделения фрагментов ДНК — 50-90 минут. Возможность пульс-электрофореза не предусмотрена. Максимальное количество образцов — 5 шт.
Система препаративного электрофореза для разделения и выделения только фрагментов ДНК размером от 50 до 8000 п.о.; детекция фракций осуществляется без использования УФ, что гарантирует отсутствие повреждения фрагментов.
Технические характеристики:
Одновременный прогон до 5 образцов;
напряжение при электрофорезе, В - 100 или 150;
ток (на каждую дорожку), мА - 2;
длина волны возбуждения, нм – 535;
длина детекции, нм – 640;
максимальная нагрузка фрагментированной геномной ДНК на дорожку, мкг — 5;
минимальная нагрузка фрагментированной геномной ДНК на дорожку, нг — 15;
размер ДНК - 100 bp - 1.5 kb;
точность выделения, % - > 93;
воспроизводимость выделения, % - > 92;
минимальное распределение по размерам, % - 8;
выход образца, % - 50-80;
габариты, ШхГхВ, см - 18x28x53;
вес, кг - 7.
Принцип работы:
В системе используются готовые кассеты на пять изолированных капилляров, заполненных агарозным гелем. В конце каждого капилляра есть Y-образное разветвление. Оба выходящих капилляра имеют независимое подключение к катодам. Движение фрагментов ДНК в капилляре как и в «классической» методике происходит под действием тока, но при приближении фрагментов ДНК требуемого размера к месту разветвления, происходит переключение катодов, и искомый фрагмент попадает в боковое ответвление капилляра и собирается в канале для сборки.
Преимущества метода:
за один сеанс система может работать параллельно с 4 образцами + 1 внешний стандарт или с 5 образцами при использовании внутреннего стандарта; время подготовки - 3 минуты, время проведения самой процедуры – 50-100 мин в зависимости от размеров фрагментов;
благодаря готовым гелевым чипам достигается максимальная воспроизводимость экстракции и, как следствие, более точный результат секвенирования;
каналы, в которых идёт разгонка, полностью изолированы друг от друга, что снижает риск перекрёстной контаминации;
отбор осуществляется, автоматически в соответствии с заданным через ПО диапазоном длин фрагментов, что может использоваться для секвенирования спаренных концов.
Области применения:
приготовление библиотек при проведении NGS;
подготовка образцов для парноконцевого секвенирования, ChIP-секвенирования;
улучшение библиотек при проведении эмульсионной ПЦР;
выделение белков и НК.
Характеристики картриджей:
0,75% агарозные картриджи BluePippin
0,75% агарозные картриджи PippinPrep
1,5% агарозные картриджи
2% агарозные картриджи
3% агарозные картриджи
Количество образцов
4
4
4
4
4
Диапазон размеров НК
1000-50000 п.о.
2000-8000 п.о.
180-1500 п.о.
100 – 600 п.о.
50 – 200 п.о.
Точность детекции, %
± 5 (с интеркалирующим красителем)
± 10 (без красителя)
± 5 (с интеркалирующим красителем)
± 10 (без красителя)
± 5 (с интеркалирующим красителем)
± 10 (без красителя)
± 5 (с интеркалирующим красителем)
± 10 (без красителя)
± 5

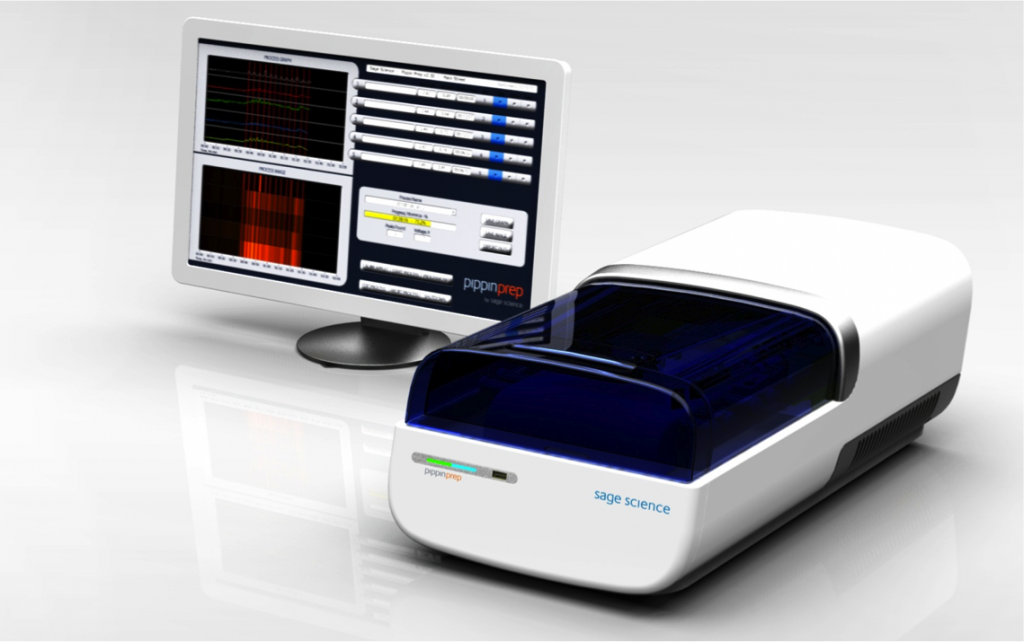

Pippin Prep с управляющим компьютером

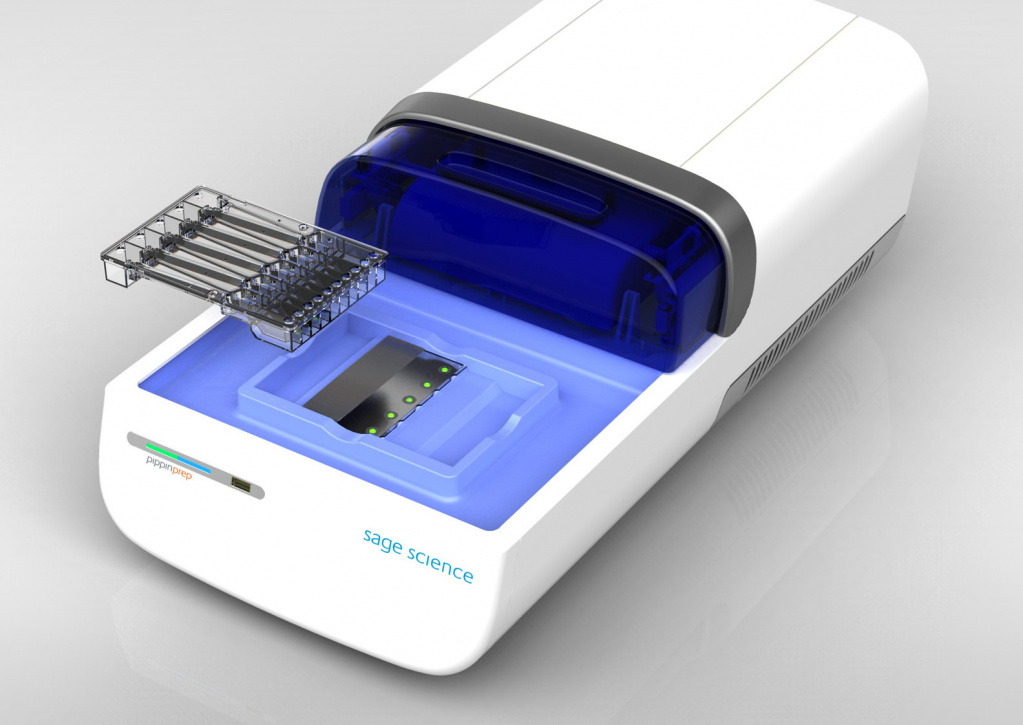

Pippin Prep с гелевой кассетой

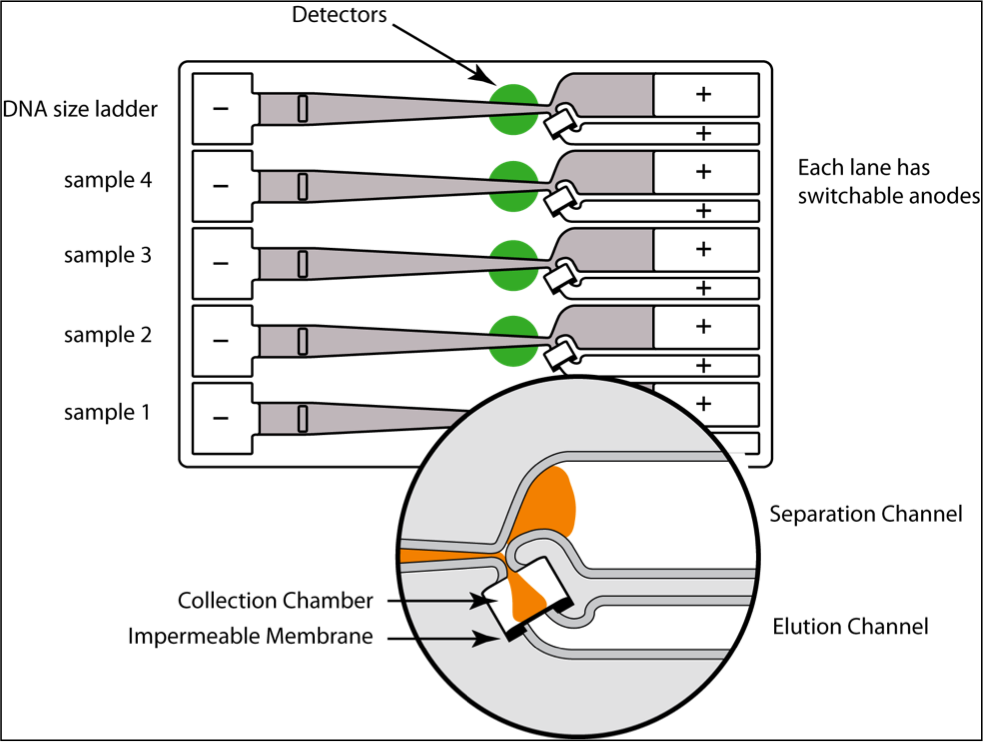

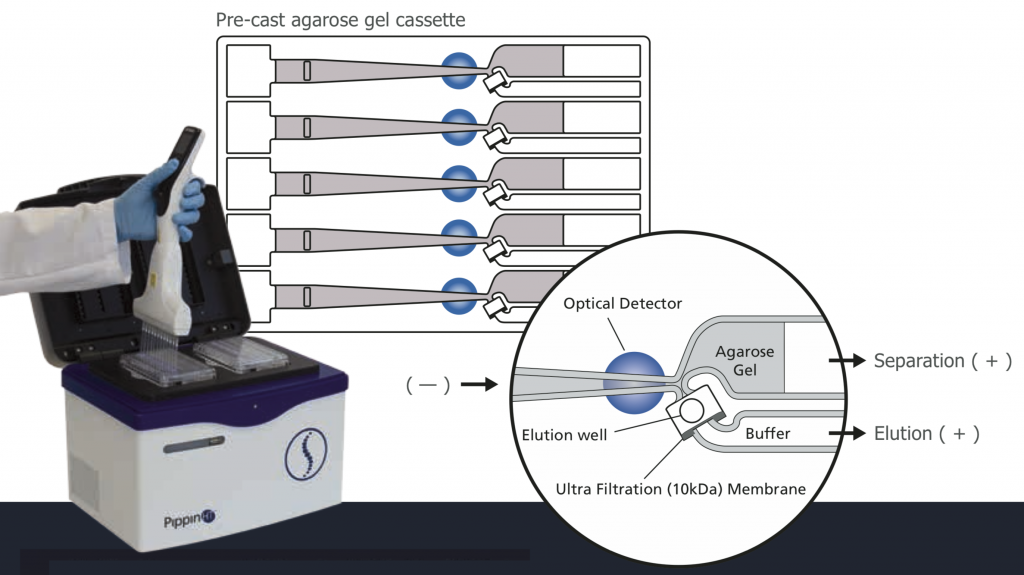

Устройство стандартной гелевой кассеты для приборов Pippin Prep и BluePippin

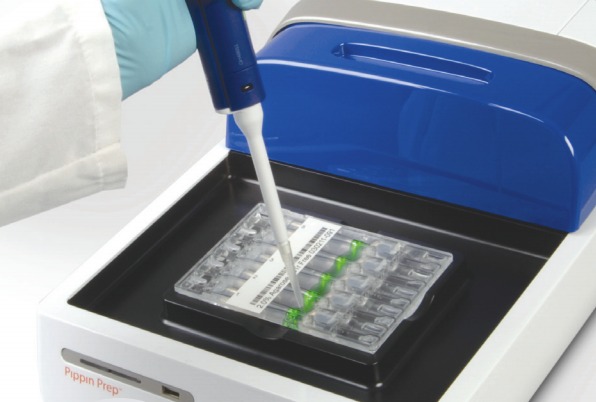

Pippin Prep с установленной гелевой кассетой

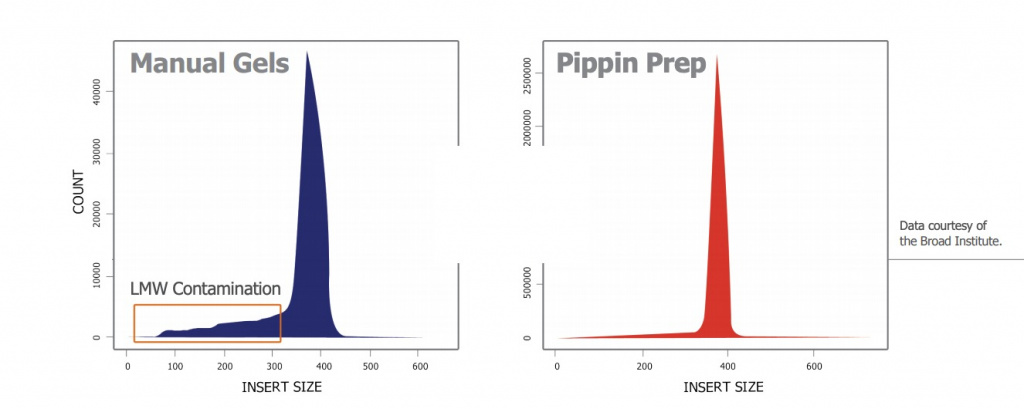

Целевые фрагменты ДНК, выделенные с помощью Pippin Prep, имеют минимальное загрязнение низкомолекулярными фрагментами ДНК (LMW) по сравнению с ручным выделением из геля
Типы кассет и диапазон выделяемых фрагментов ДНК:
3% агароза, 100-250 п.н.;
2% агароза, 100-600 п.н.;
1,5% агароза, 250-1 500 п.н.
Применение для следующих методов:
секвенирование спаренных концов;
эмульсионная ПЦР;
РНК-секвенирование;
ChIP-секвенирование;
выделение микроРНК.
Прибор BluePippin
BluePippin — прибор для выделения фрагментов ДНК размером от 100 п.н. до 50 000 п.н. Подготовка образцов занимает 3 минуты, время процедуры выделения фрагментов ДНК — 50-90 минут. Предусмотрена возможность пульс-электрофореза (процедура занимает до нескольких часов). Максимальное количество образцов — 5 шт.
Товары будут загружены при просмотре раздела

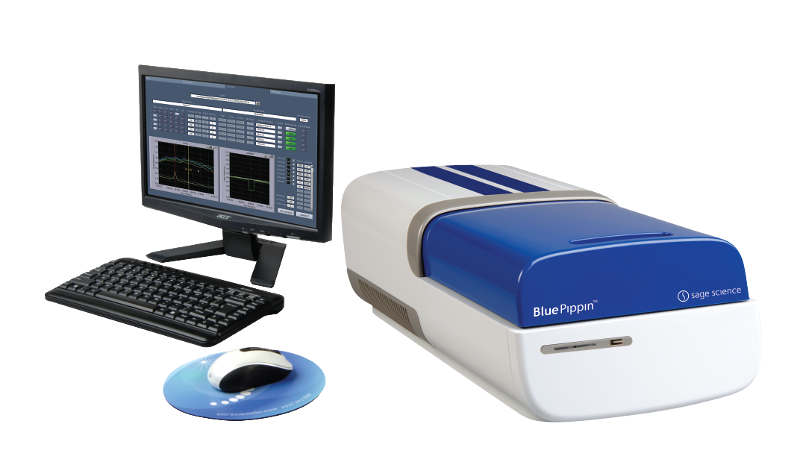

BluePippin с управляющим компьютером

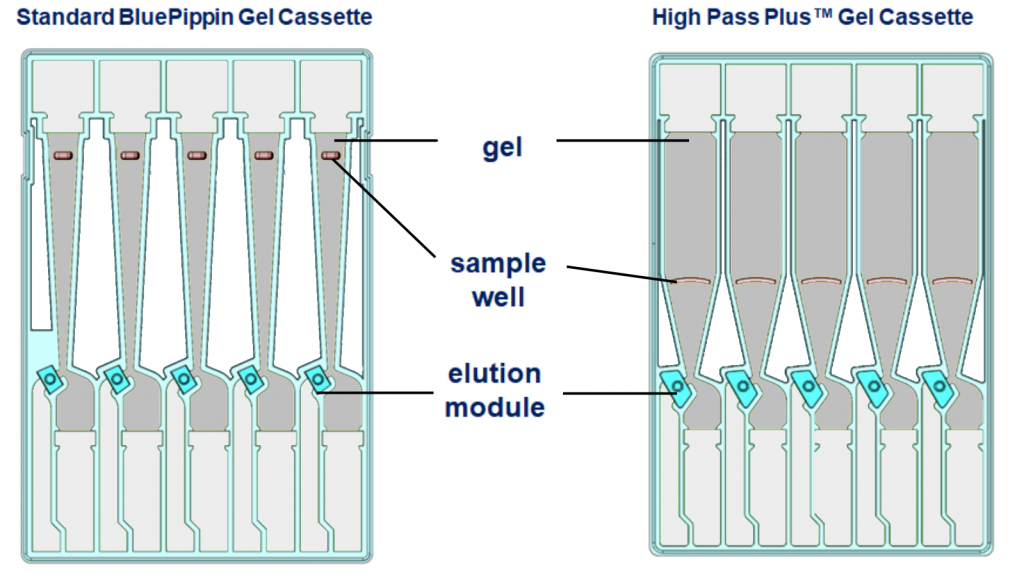

Схематическое изображение стандартных гелевых кассет и кассет High Pass Plus

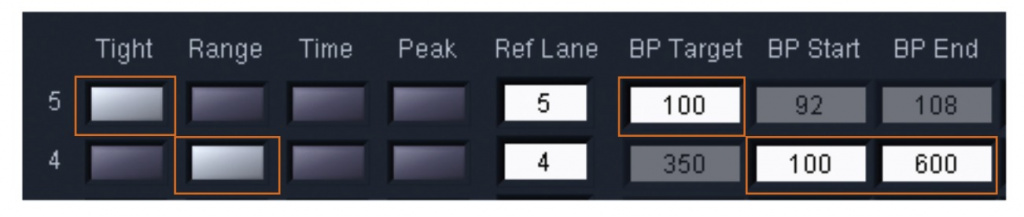

Установка параметров протокола выделения фрагментов ДНК перед запуском Pippin Prep

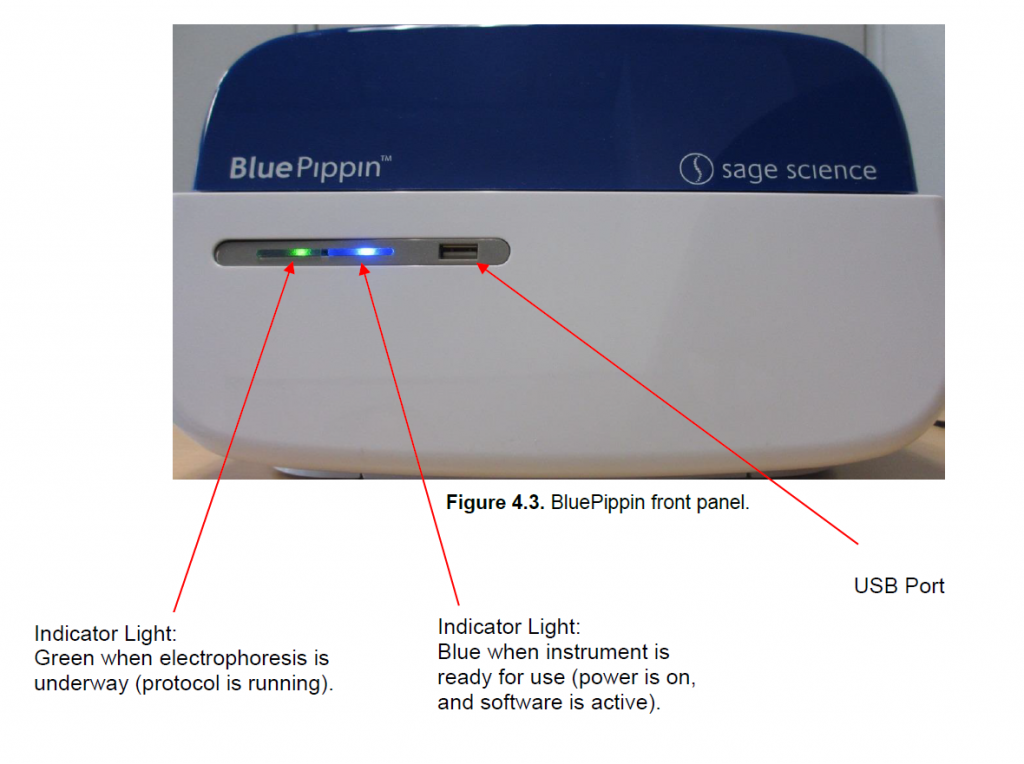

Цифровая индикация работы Blue Pippin
В приборе BluePippin возможно использование не только стандартных кассет, но и кассет High Pass Plus, специально разработанных для выделения крупноразмерных фрагментов ДНК.
PippinHT – прибор для выделения фрагментов ДНК размером от 100 п.н. до 40 000 п.н. Подготовка образцов занимает 3 минуты, время процедуры выделения фрагментов ДНК – 25-45 минут. Предусмотрена возможность пульс-электрофореза (процедура занимает до нескольких часов). Имеется возможность отбора фрагментов ДНК больше (High-Pass Size Filtering) и меньше (Low-Pass Size Filtering) заданного порога. Максимальное количество образцов – 24 шт.
Товары будут загружены при просмотре раздела

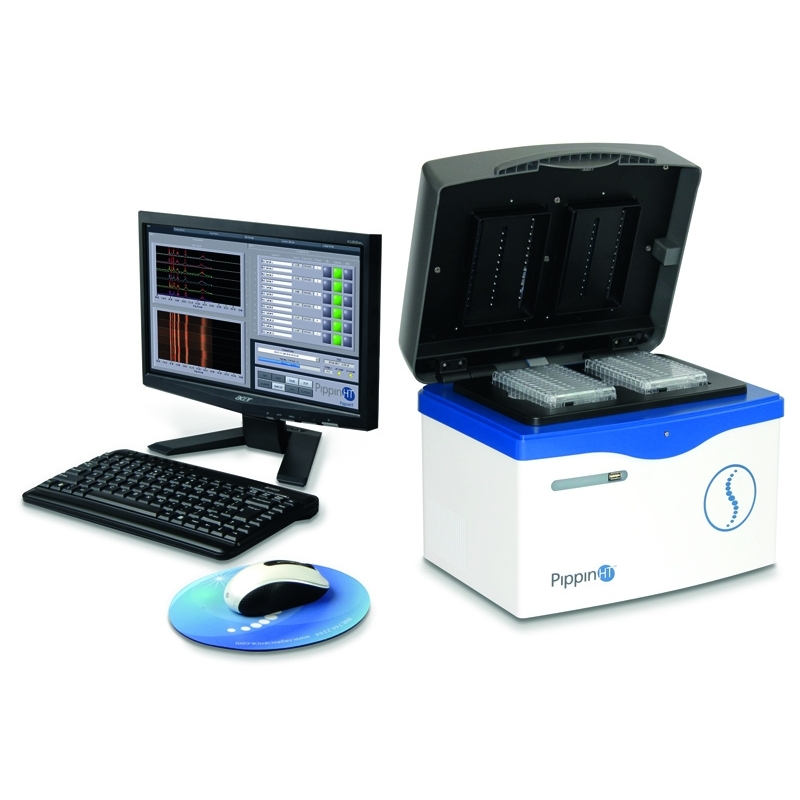

PippinHT с управляющим компьютером

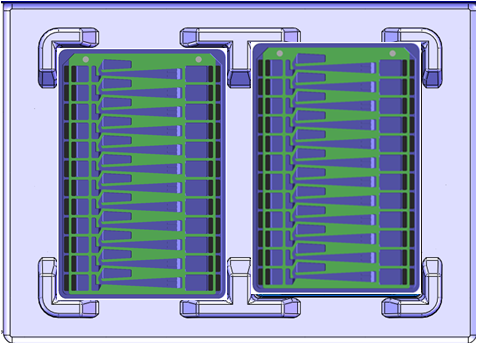

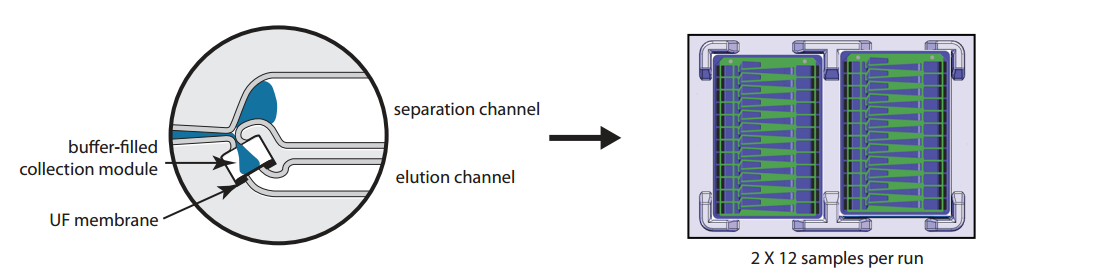

Схематическое изображение двух гелевых кассет на 12 образцов
Загрузка образцов ДНК перед запуском РippinHT

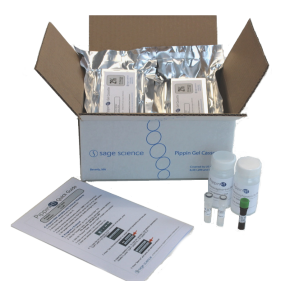

Содержимое набора гелевых кассет

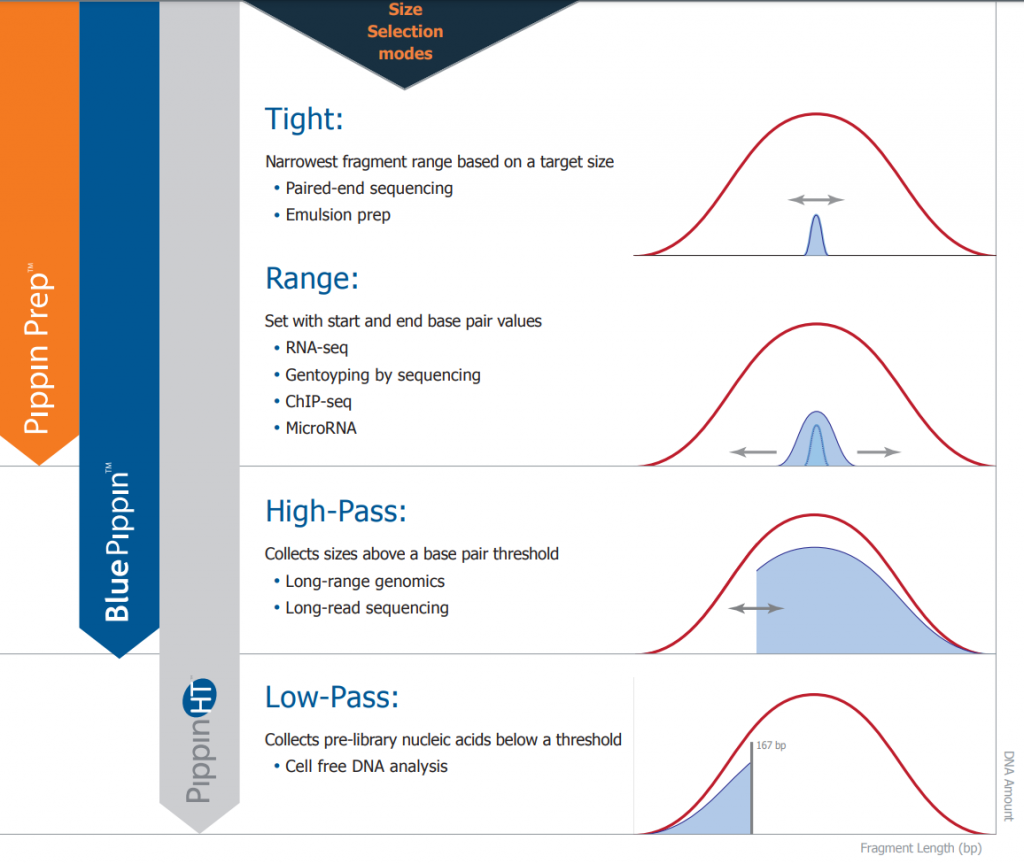

Сравнение возможностей Pippin Prep, Blue Pippin, РippinHT по выделению фрагментов ДНК различных диапазонов (синий сектор) из общего пула образца (красная кривая)
Типы кассет и диапазон выделяемых фрагментов ДНК:
3% агароза, 100-250 п.н.;
2% агароза, 100-600 п.н.;
1,5% агароза, 250-1 500 п.н.;
0,75% агароза, 6 000-40 000 п.н.
Применение для следующих методов:
секвенирование спаренных концов;
секвенирование геномов единичных молекул;
РНК-секвенирование;
ChIP-секвенирование;
выделение микроРНК.
Прибор SageHLS
SageHLS — прибор, который позволяет получать высокомолекулярную ДНК. В лунки агарозного геля помещаются суспензии клеток, лизис которых происходит во время электрофореза. В результате белки электрофоретически удаляются из геля, а интактная ДНК фиксируется в агарозе. Последующий ферментативный гидролиз расщепляет ДНК на фрагменты, пригодные для разделения в геле при помощи пульс-электрофореза. После разделения изменяется направление тока (перпендикулярно предыдущему) и фрагменты делятся на шесть размеров, перемещаясь в пробоотборные камеры. Максимальное количество образцов — 4 шт.

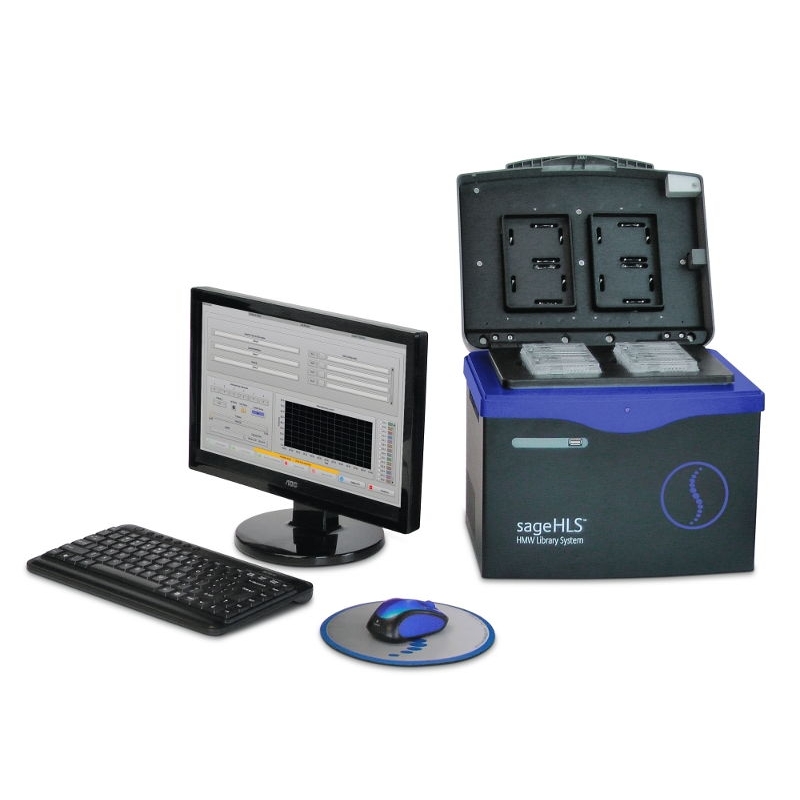

SageHLS с управляющим компьютером

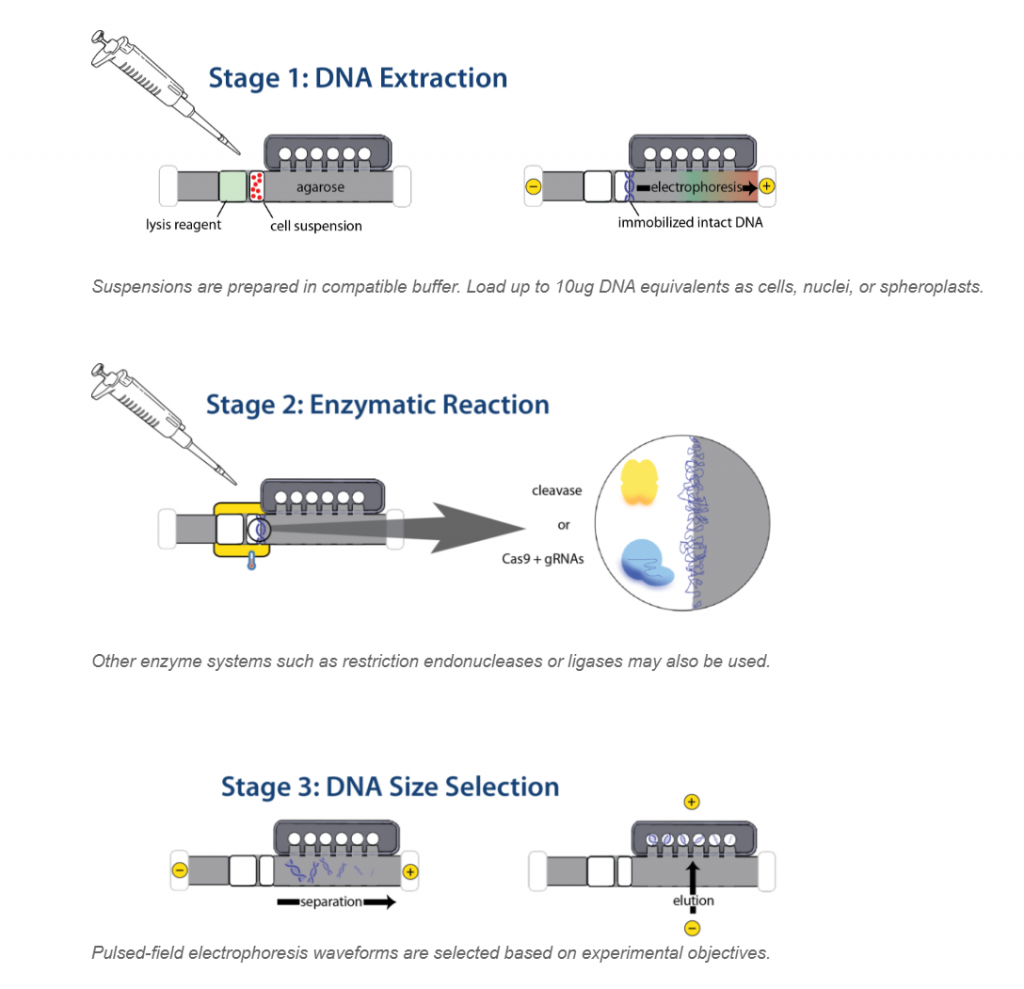

Общая схема выделения высокомолекулярных фрагментов ДНК при помощи SageHLS

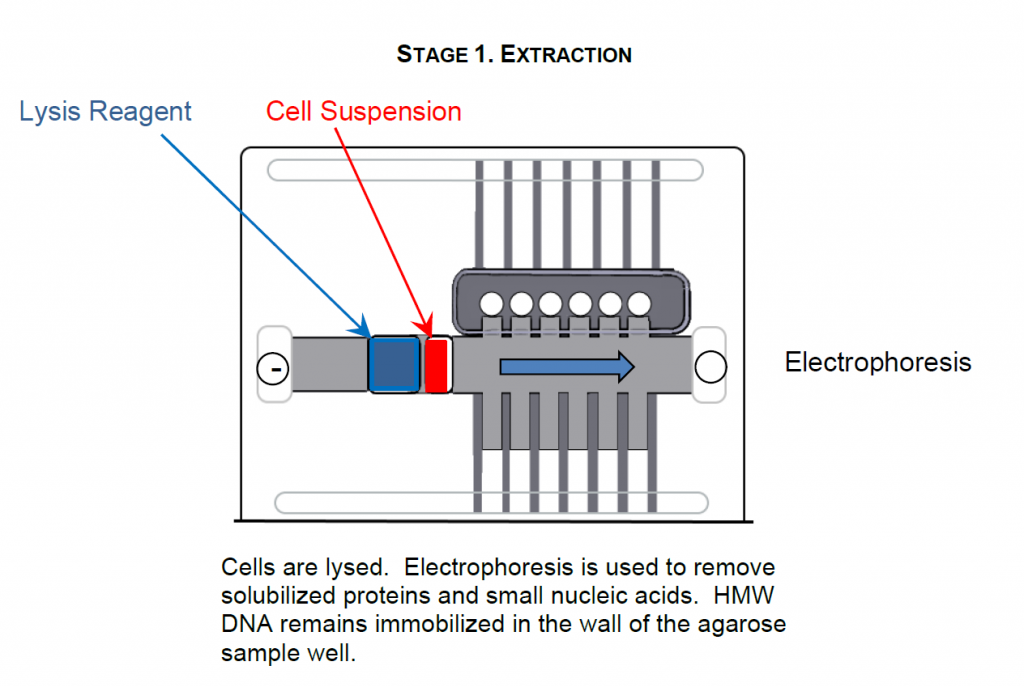

Общая схема выделения высокомолекулярной ДНК из клеточной суспензии

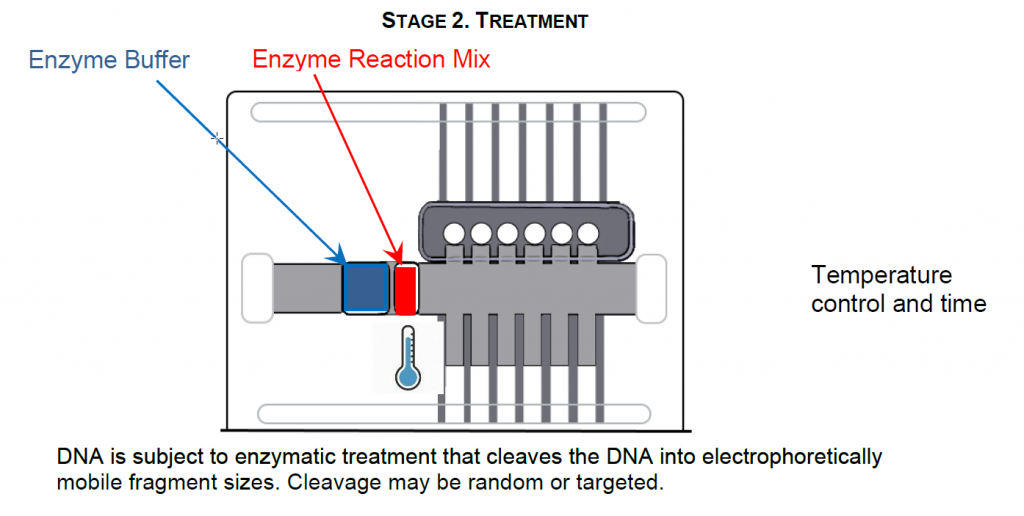

Общая схема ферментативного гидролиза высокомолекулярной ДНК

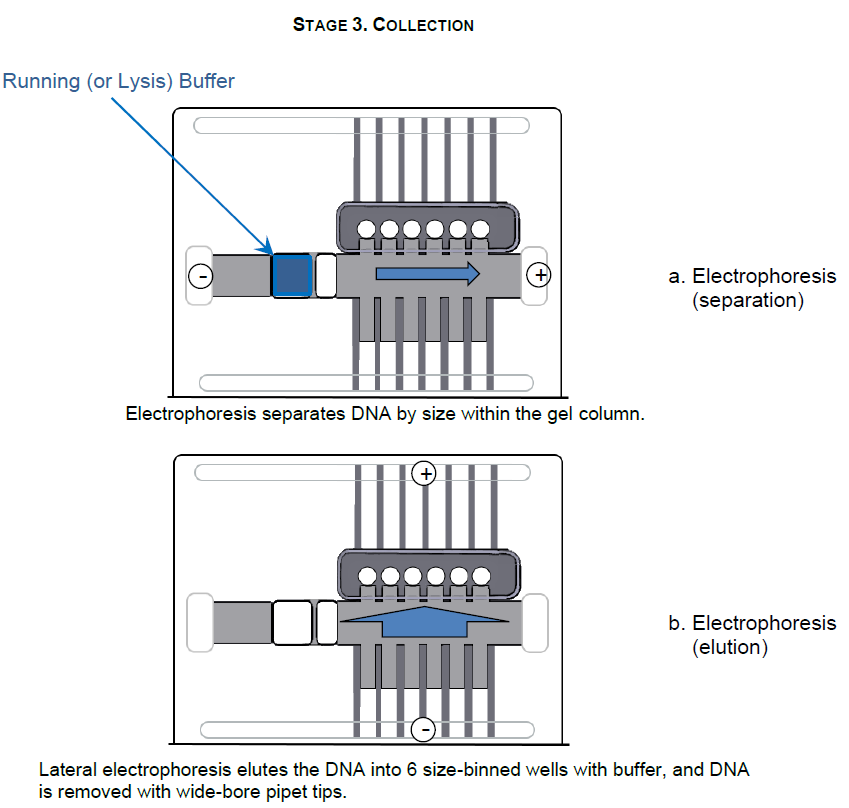

Общая схема электрофоретического разделения и элюции фрагментов ДНК
Процедура разделения происходит в одной или двух гелевых кассетах. В каждой кассете происходит выделение ДНК из двух образцов.
Время процедуры:
экстракция ДНК — 60 мин;
ферментативный гидролиз ДНК — 30 минут;
электрофорез и разделение фрагментов на размеры — 1-6 часов.
SageELF — прибор для фракционирования образцов ДНК (100-40 000 п.н.) или белков (10-500 кДа) по размеру, и последующего разделения всего образца или его частей на 12 фракций. Целевой фрагмент собирается в отдельную лунку и отбирается стандартной пипеткой. Предусмотрена возможность пульс-электрофореза для разделения крупных фрагментов ДНК. Процедура разделения происходит в одной или двух гелевых кассетах. В каждой кассете разделяются фрагменты одного образца. Максимальное количество образцов — 2 шт.
Товары будут загружены при просмотре раздела

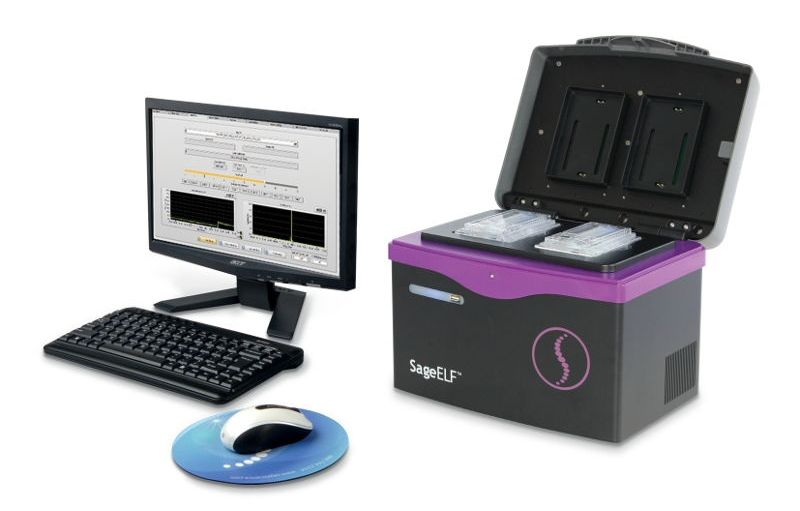

SageELF с управляющим компьютером

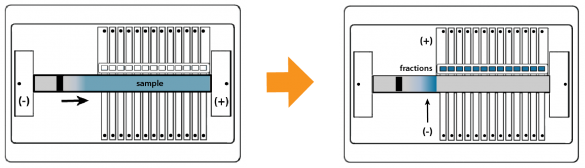

Схема фракционирования фрагментов в кассете SageELF

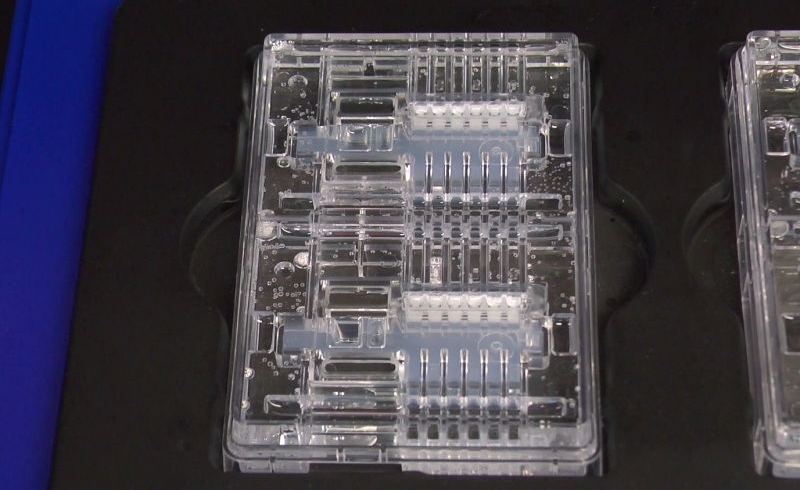

Общий вид гелевой кассеты в приборе SageHLS

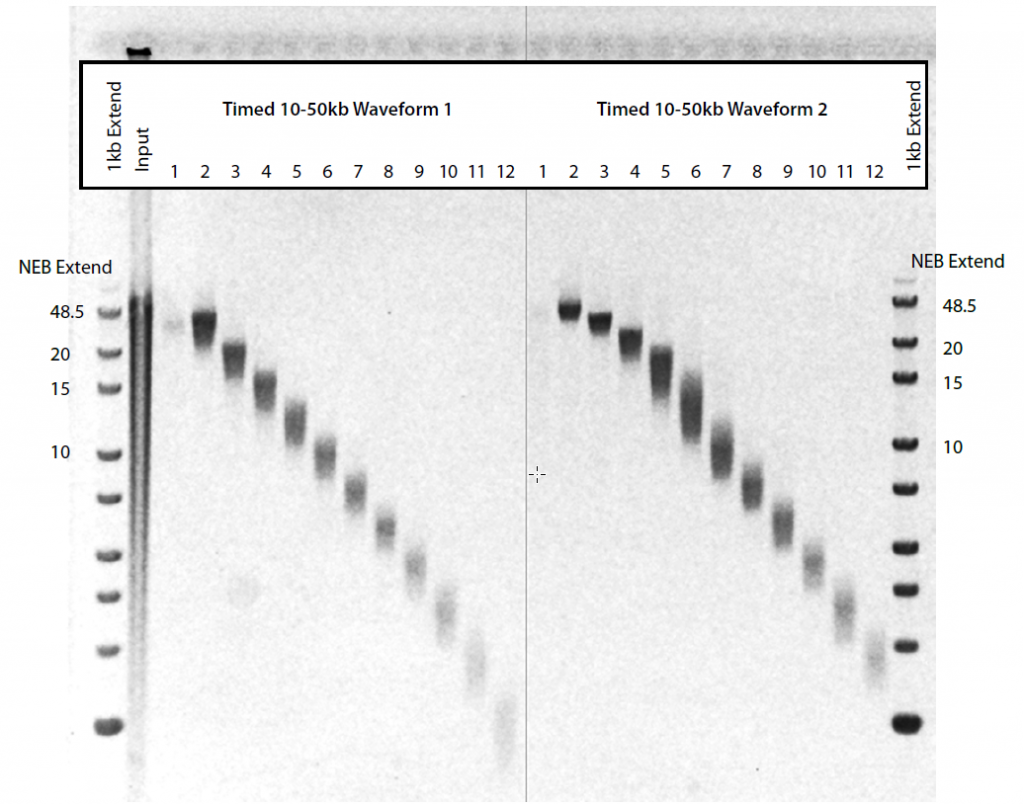

Электрофоретическое разделение фрагментов ДНК, выделенных при помощи SageELF в агарозном геле
Типы кассет и диапазон выделяемых фрагментов ДНК или белков:
2% агароза, 100-2 300 п.н.;
0,75% агароза, 1 000-18 000 п.н.;
0,75% агароза, 10 000-40 000 п.н.;
5% SDS-агароза – 10-100 кДа;
3% SDS-агароза – 50-500 кДа.
Применение для следующих методов:
секвенирование спаренных концов;
РНК-секвенирование;
ДНК-секвенирование;
масс-спектрометрия белков;
анализ белковых комплексов.
Прибор Pippin Pulse
Pippin Pulse — источник питания для проведения пульс-электрофореза. Позволяет разделять фрагменты ДНК размеров 100 000 п.н. и более. Имеет простой программный интерфейс, обеспечивающий пользователям разрабатывать собственные протоколы пульс-электрофореза. Рабочий диапазон от 25 до 175 В и до 200 мА. Дополнительно может поставляться камера для электрофореза и 10× KBB-буфер на основе Tris-TAPS.

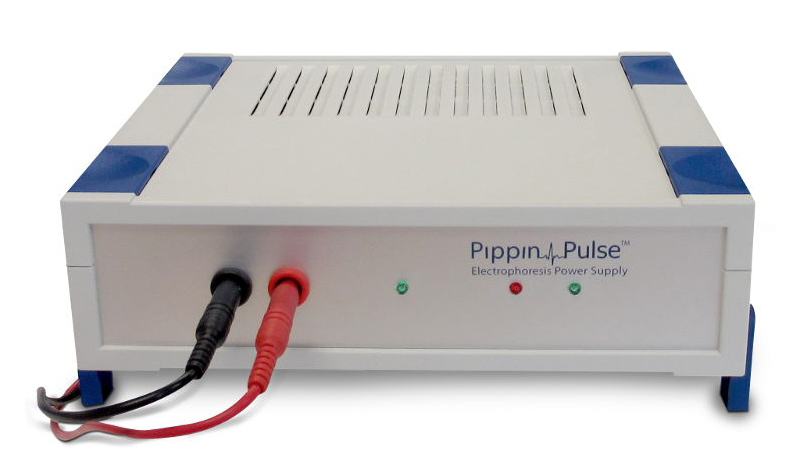

Источник питания Pippin Pulse

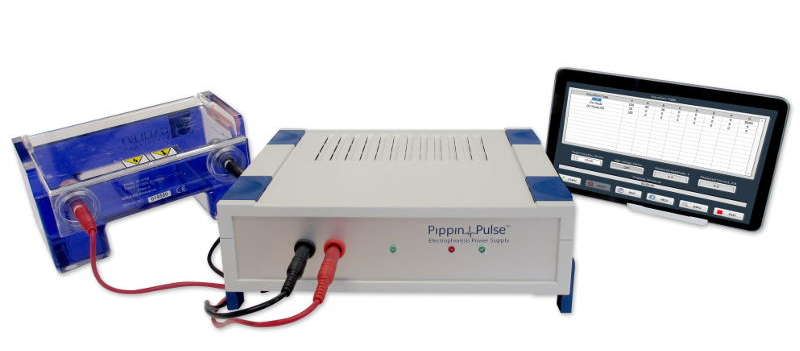

Источник питания Pippin Pulse с электрофорезной камерой и управляющим компьютером

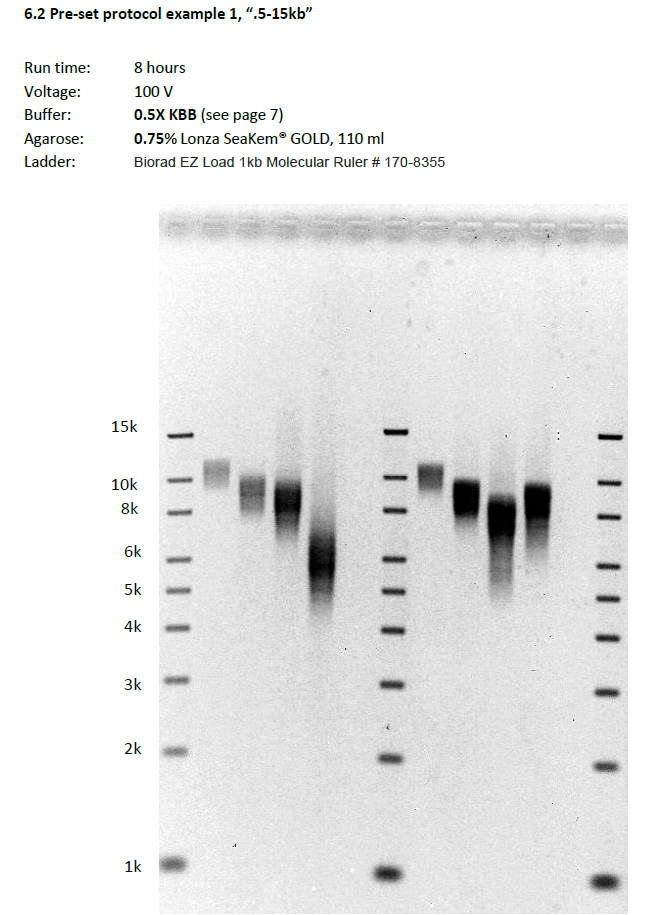

Результаты электрофоретического разделения фрагментов размером 5-15 т.п.н.

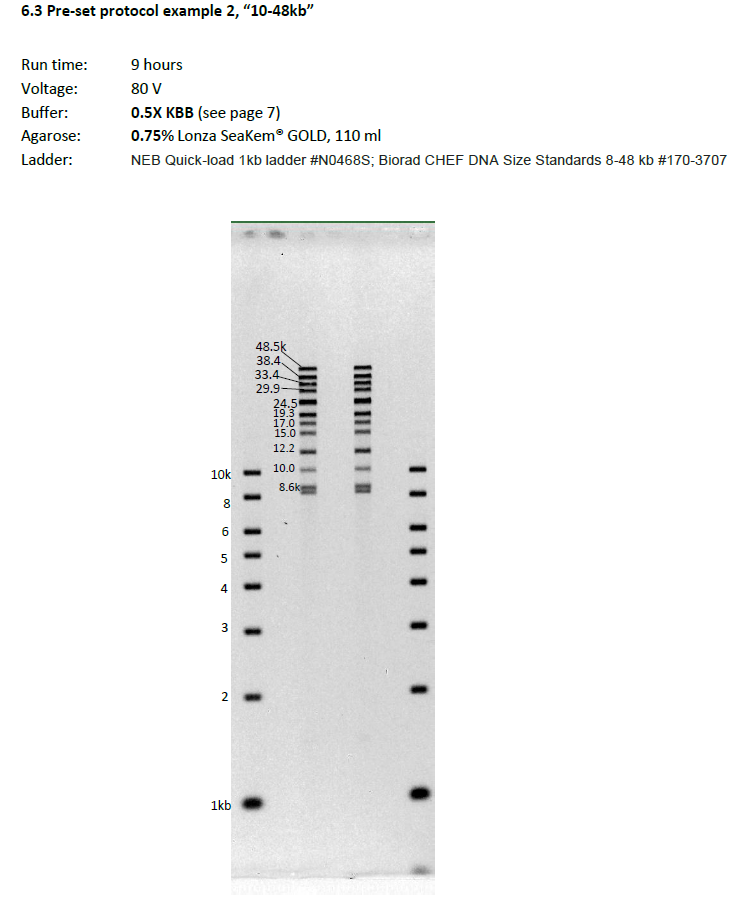

Результаты электрофоретического разделения фрагментов размером 10-48 т.п.н.

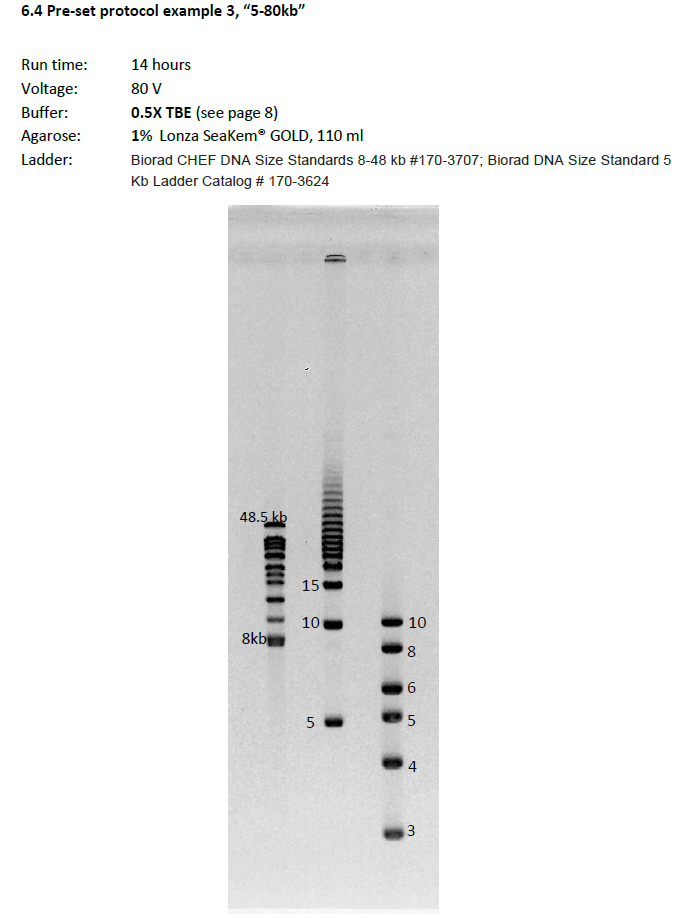

Результаты электрофоретического разделения фрагментов размером 5-80 т.п.н.
