Манометры и вакуумметры

Манометры - приборы для измерения давления.

Выбор манометра осуществляется по следующим параметрам:

• предел измерения давления, кПа — от - 100 до 16;
• диаметр корпуса – чем больше диаметр шкалы, тем выше точность показаний;
• класс точности прибора — 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор);
• по форме предоставления показаний — аналоговые (стрелочные) и цифровые (электронные);
• поверенные и без поверки.

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины или более чувствительной двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки.

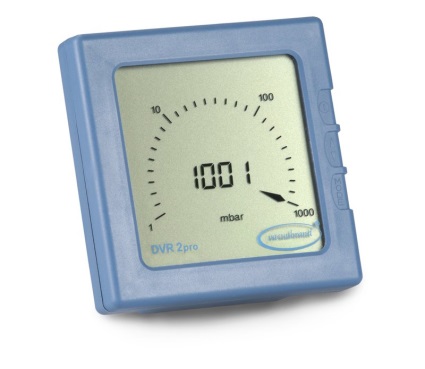

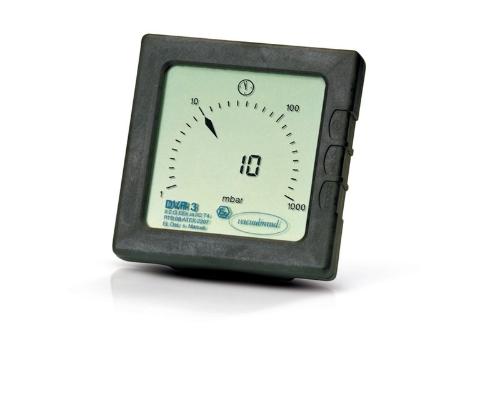

Вакуумметры – приборы для измерения давления разрежённых газов (вакуума). Вакуумметр состоит из двух основных элементов: первый предназначен для преобразования определенных состояний датчика в электрические сигналы, второй – для перевода этих сигналов в цифровую величину. Измерительный блок состоит из блока питания, электрических цепей и узла, который трансформирует и отображает информацию.

Параметры выбора вакуумметра:

• пределы измерения вакуума (давления), мбар – от 1 до 10^-9;
• по форме предоставления показаний — аналоговые (стрелочные) и цифровые (электронные);
• класс точности прибора 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5; 4,0 (чем меньше число, тем точнее прибор) для аналоговых приборов;
• по точности измерения прибора от ±1 до 10 мбар (для электронных приборов).
