Микроскопы поляризационные Выбраны параметры: Magus

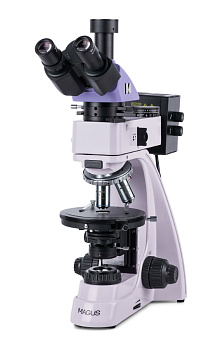

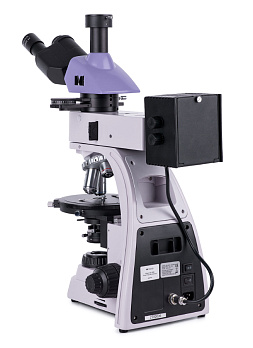

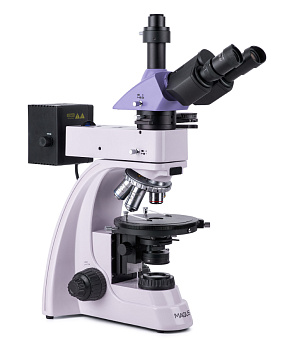

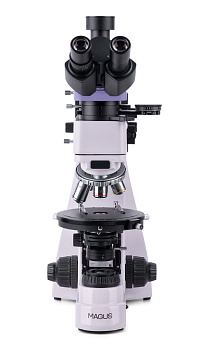

Поляризационные микроскопы Magus Pol 850 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ исключительно в проходящем свете.

Характеристики микроскопа Magus Pol 850

Общие характеристики

• Кратность увеличения — 50-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 23,2;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 5×/0,12 WD 26,1 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,6 (подпружиненный) WD 3,98 мм; PL 60×/0,7 (подпружиненный) WD 2,03 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Отраженный свет, проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• светофильтры — желтый, зеленый, синий, матовый;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Микроскоп также укомплектован

• Адаптером для установки камеры на тубус C-mount 1×;
• набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 16×/11 мм (2 шт.), 20×/11 мм (2 шт.);
• планахроматические объективы, корректировка на бесконечность: PL 2,5×/0,07 WD 11 мм; PL 50×/0,7 (подпружиненный) WD 3,67 мм; PL 80×/0,8 (подпружиненный) WD 1,25 мм; PL 100×/0,85 (подпружиненный) WD 0,4 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• цифровая камера для фотодокументации;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol 850 является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse LV100Pol.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

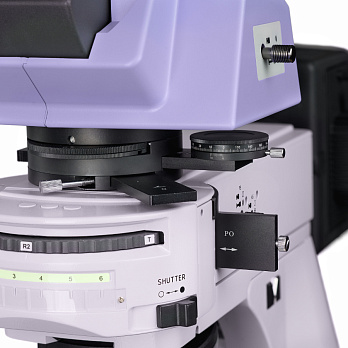

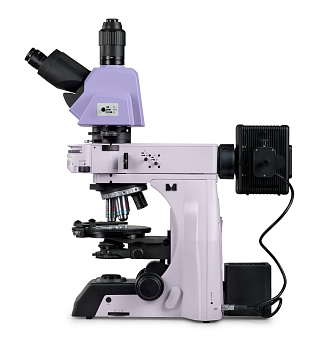

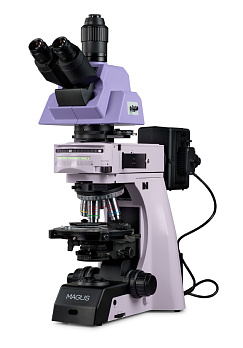

Поляризационные микроскопы Magus Pol 890 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ в проходящем и отраженном свете. Данная модель может быт опционально снабжена дополнительными фильтрами для работы методом темного поля, фазового контраста в проходящем свете, дифференциально-интерференционного контраста и люминесценции.

Характеристики микроскопа Magus Pol 890

Общие характеристики

• Кратность увеличения — 50-500;
• методы исследования — поляризованный свет (Пол), светлое поле (СП), темное поле (ТП), дифференциально-интерференционный контраст (ДИК) и люминесценция (Люм);
• питание, В/Гц — 100-240/50/60.

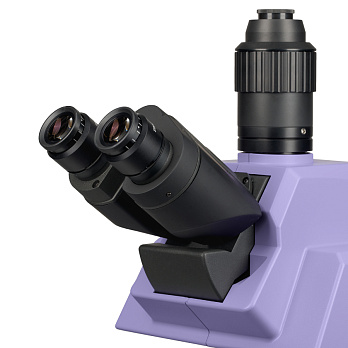

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом от 0 до 35°;
• дистанция между окулярами, мм — 47-78;
• диаметр посадки окуляров, мм — 30;
• два окуляра с удалённым зрачком, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/парфокальная высота): Plan S-Apo 5х/0,15 ∞/–, 60 мм; Plan S-Apo 10х/0,30 ∞/–, 60 мм; Plan S-Apo 20х/0,45 ∞/0, 60 мм; Plan Apo 50х/0,80 ∞/0, 60 мм (подпружиненный).

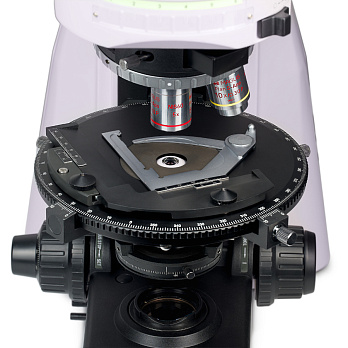

Предметный столик

• Круглый (с диаметром 190 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Отраженный свет, проходящий свет;
• освещение (галогенная лампа), Вт — 100;
• освещение настроено по Кёлеру;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 0,9/0,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 35;
• шаг тонкого фокусирования, мкм — 1.

Микроскоп также укомплектован

• Адаптером для установки камеры на тубус C-mount 1×;
• набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Планахроматические объективы, корректировка на бесконечность: Plan Apo 100x/0,9 ∞/0, парфокальная высота 60 мм (подпружиненный);
• цифровая камера;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 50-1000.

Микроскоп Magus Pol 890 является аналогом для таких моделей микроскопов как: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND POL/DS, Nikon Eclipse LV100Pol, Olympus BX53P.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

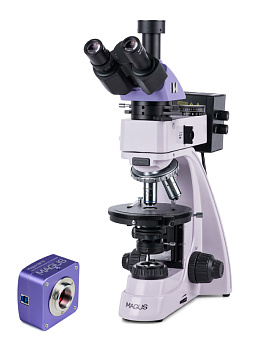

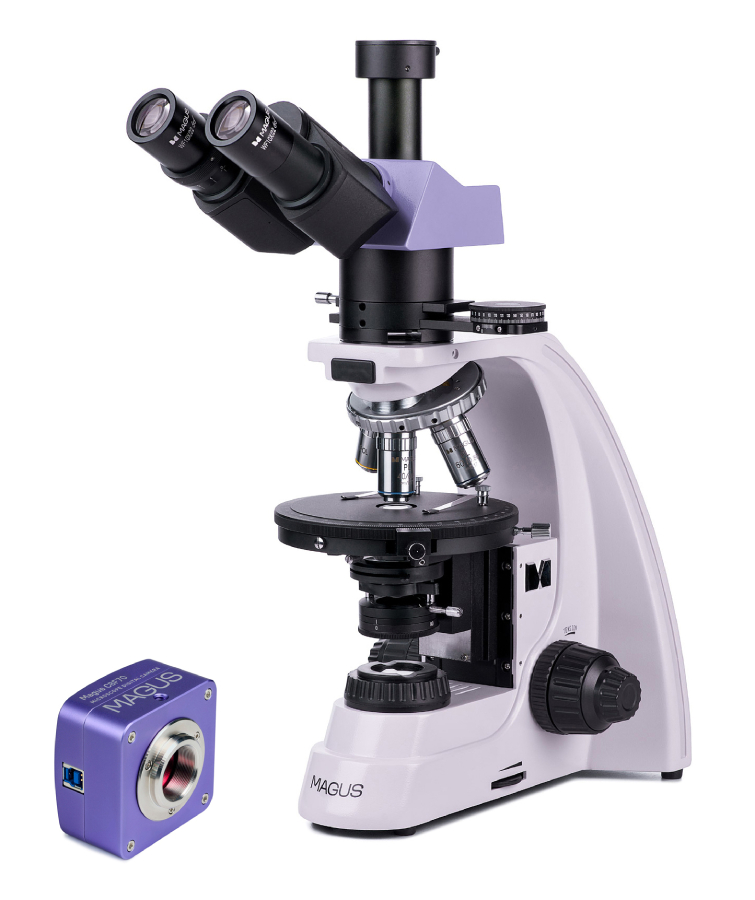

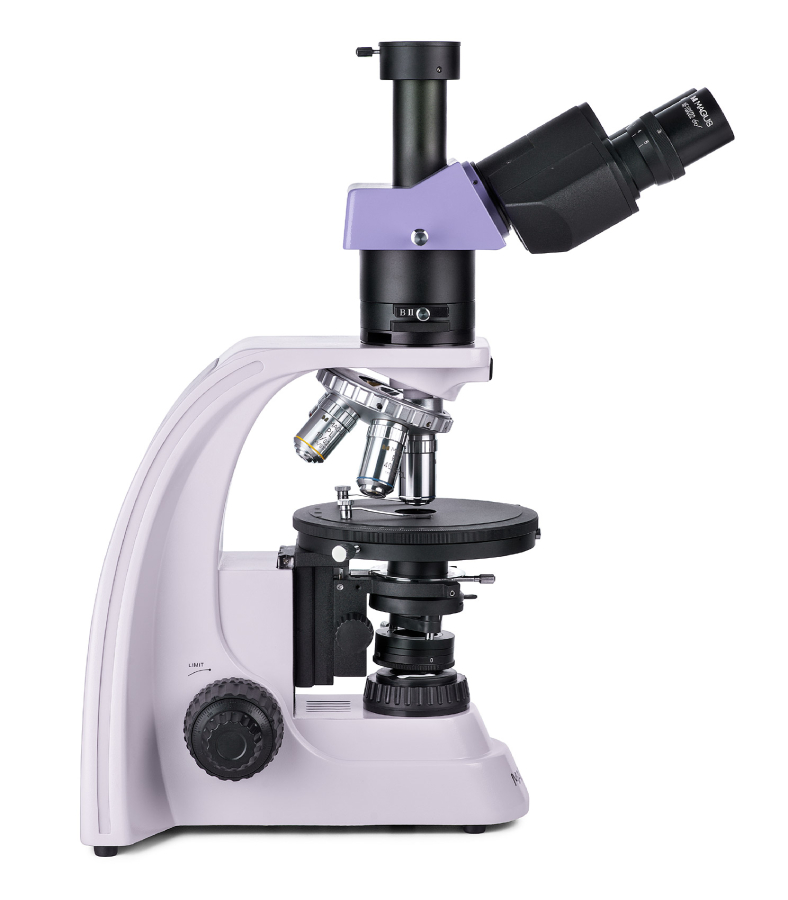

Поляризационные микроскопы Magus Pol D850 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ в проходящем, прямом, отраженном и поляризационном свете. В комплекте с микроскопом идет высокоскоростная камера для фото- и видеодокументирования.

Характеристики микроскопа Magus Pol D850

Общие характеристики

• Кратность увеличения — 50-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

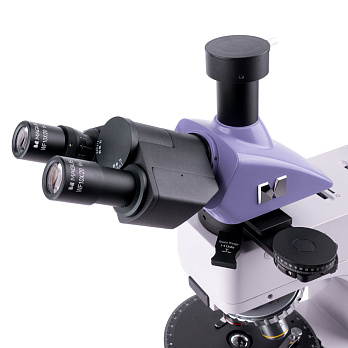

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 23,2;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

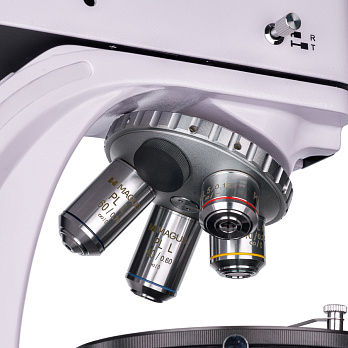

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 5×/0,12 WD 26,1 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,6 (подпружиненный) WD 3,98 мм; PL 60×/0,7 (подпружиненный) WD 2,03 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Отраженный свет, проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• светофильтры — желтый, зеленый, синий, матовый;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

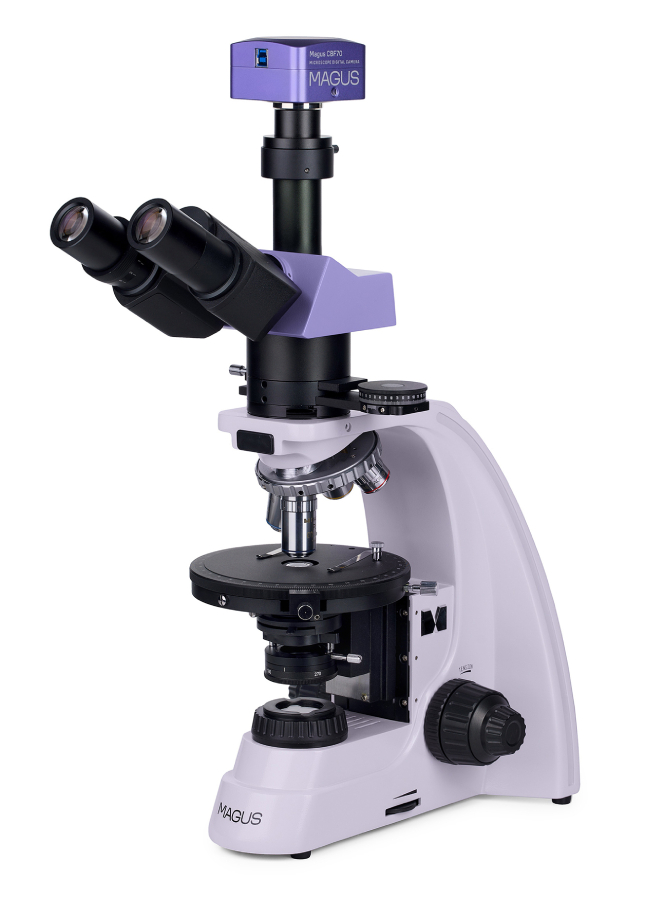

Цветная камера Magus CBF70

• Разрешение камеры, Мпикс — 21;
• разрешение получаемых снимков, пикс. — 5280×3954;
• параметры пикселя, мкм — 3,3×3,3;
• светочувствительность, мВ — 399 при 1/30 с;
• соотношение параметров сигнал/шум, мВ — 0,1 при 1/30 с;
• время выдержки — 0,1 мс-15 с;
• оптимальные объективы для работы с камерой — 4×, 10×, 20× и 40×;
• возможность выполнять видеозапись — наличие;
• частота кадров видеозаписи (кадры в секунду)/разрешение (пикс.) — 17/5280×3954, 17/3952×3952, 56/2640×1976, 67/1760×1316,192/584×438;
• формат файлов изображения — jpg, bmp, png, tif;
• формат видеофайлов — wmv, avi, h264 (Win 8 или выше), h265 (Win 10 или выше);
• камера обладает интерфейсом USB 3.0;
• в комплекте с камерой идет программное обеспечение Magus View;
• адаптер для установки камеры на тубус C-mount 1×.

Микроскоп также укомплектован

• Набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 16×/11 мм (2 шт.), 20×/11 мм (2 шт.);
• планахроматические объективы, корректировка на бесконечность: PL 2,5×/0,07 WD 11 мм; PL 50×/0,7 (подпружиненный) WD 3,67 мм; PL 80×/0,8 (подпружиненный) WD 1,25 мм; PL 100×/0,85 (подпружиненный) WD 0,4 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol D850 является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse LV100Pol.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

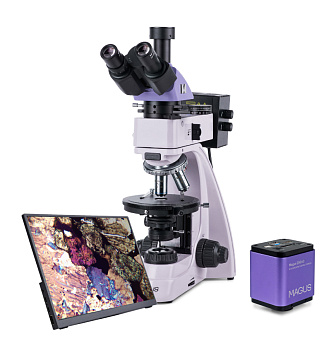

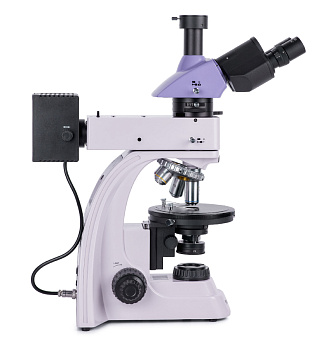

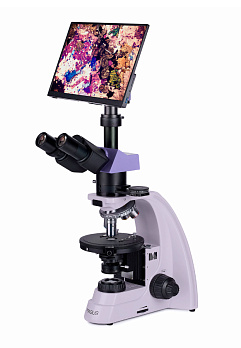

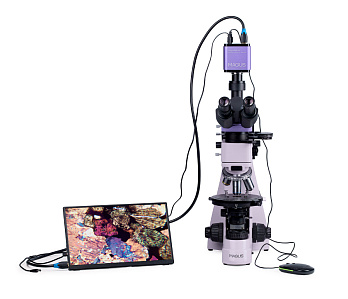

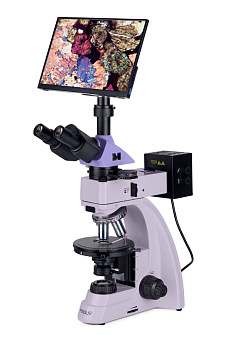

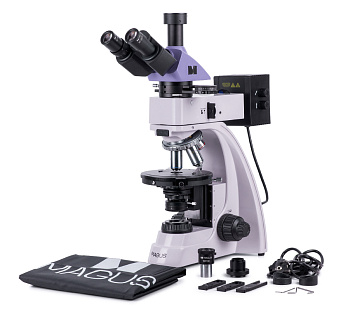

Поляризационные микроскопы Magus Pol D850 LCD — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ в проходящем и отраженном свете. В комплекте с микроскопом идет высокоскоростная камера для фото- и видеодокументирования, а также монитор для демонстрации изображений.

Характеристики микроскопа Magus Pol D850 LCD

Общие характеристики

• Кратность увеличения — 50-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 23,2;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 5×/0,12 WD 26,1 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,6 (подпружиненный) WD 3,98 мм; PL 60×/0,7 (подпружиненный) WD 2,03 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Отраженный свет, проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• светофильтры — желтый, зеленый, синий, матовый;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Цветная камера HDMI-камера Magus CHD40

• Разрешение камеры, Мпикс — 21;
• разрешение получаемых снимков, пикс. — 3840×2160 (интерфейс HDMI или USB 3) и 1920×1080 (Wi-Fi);
• параметры пикселя, мкм — 2,9×2,9;
• светочувствительность, мВ — 1028 при 1/30 с;
• соотношение параметров сигнал/шум, мВ — 0,13 при 1/30 с;
• время выдержки, мс — 0,14-1000;
• оптимальные объективы для работы с камерой — 4×, 10×, 20× и 40×;
• возможность выполнять видеозапись — наличие;
• частота кадров видеозаписи (кадры в секунду)/разрешение (пикс.) — 30;
• формат файлов изображения — jpg, tif;
• формат видеофайлов — mp4, h264, h265;
• спектральный диапазон, нм — 380-650 (с ИК-фильтром);
• камера обладает 3 интерфейсами;
• в комплекте с камерой идет программное обеспечение Magus View;
• адаптер для установки камеры на тубус C-mount 1×.

Монитор Magus MCD40

Микроскоп также укомплектован

• Набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 16×/11 мм (2 шт.), 20×/11 мм (2 шт.);
• планахроматические объективы, корректировка на бесконечность: PL 2,5×/0,07 WD 11 мм; PL 50×/0,7 (подпружиненный) WD 3,67 мм; PL 80×/0,8 (подпружиненный) WD 1,25 мм; PL 100×/0,85 (подпружиненный) WD 0,4 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol D850 LCD является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse LV100Pol.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

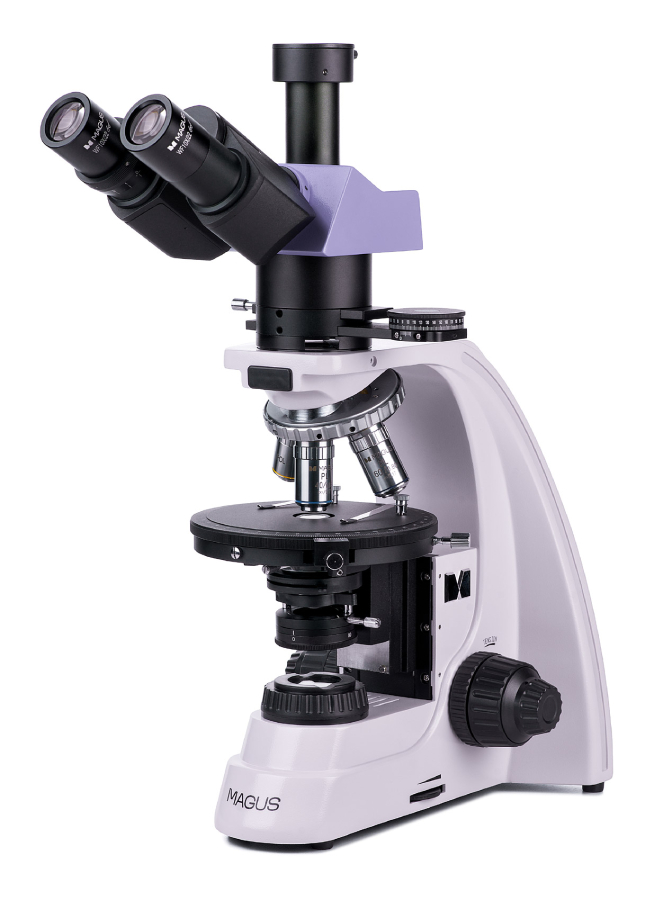

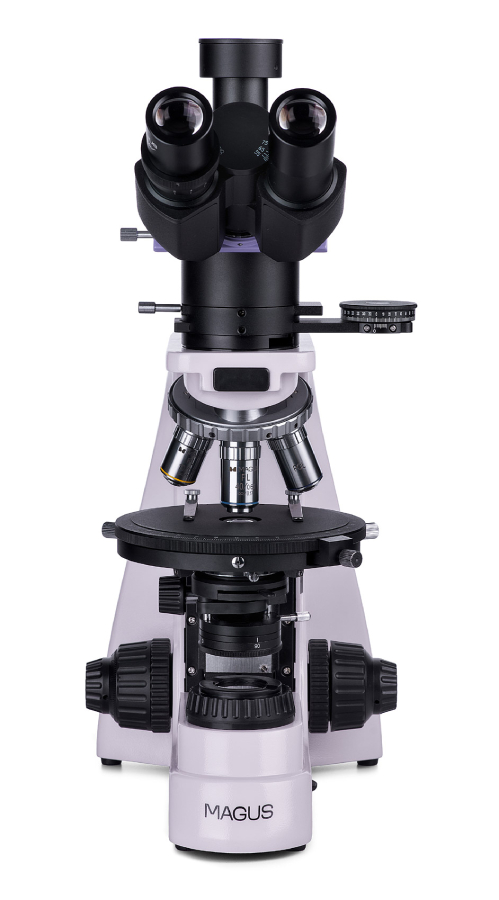

Поляризационные микроскопы Magus Pol 800 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ исключительно в проходящем свете.

Характеристики микроскопа Magus Pol 800

Общие характеристики

• Кратность увеличения — 40-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 30;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

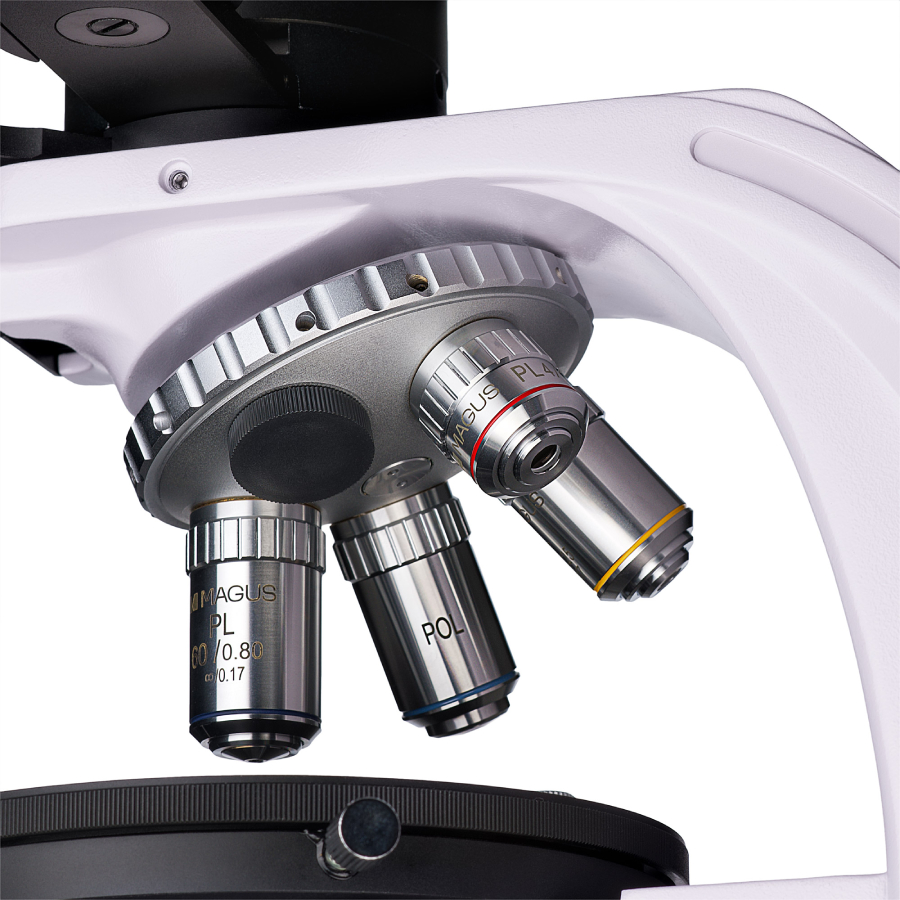

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 4×/0,10 WD 21 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,65 (подпружиненный) WD 0,66 мм; PL 60×/0,80 (подпружиненный) WD 0,46 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Только проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Микроскоп также укомплектован

• Адаптером для установки камеры на тубус C-mount 1×;
• набором шестигранных ключей;
• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 12,5×/14, 15×/15, 20×/12, 25×/9;
• планахроматические объективы, корректировка на бесконечность: PL 5×/0,12 WD 26,1 мм; PL 20×/0,4 WD 8,8 мм; PL 100×/1,25 (подпружиненный) WD 0,36 мм; PL 100×/0,8 (подпружиненный, сухой) WD 2,02 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• цифровая камера для фотодокументации;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol 800 является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND Pol/DS, Olympus BX53P.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

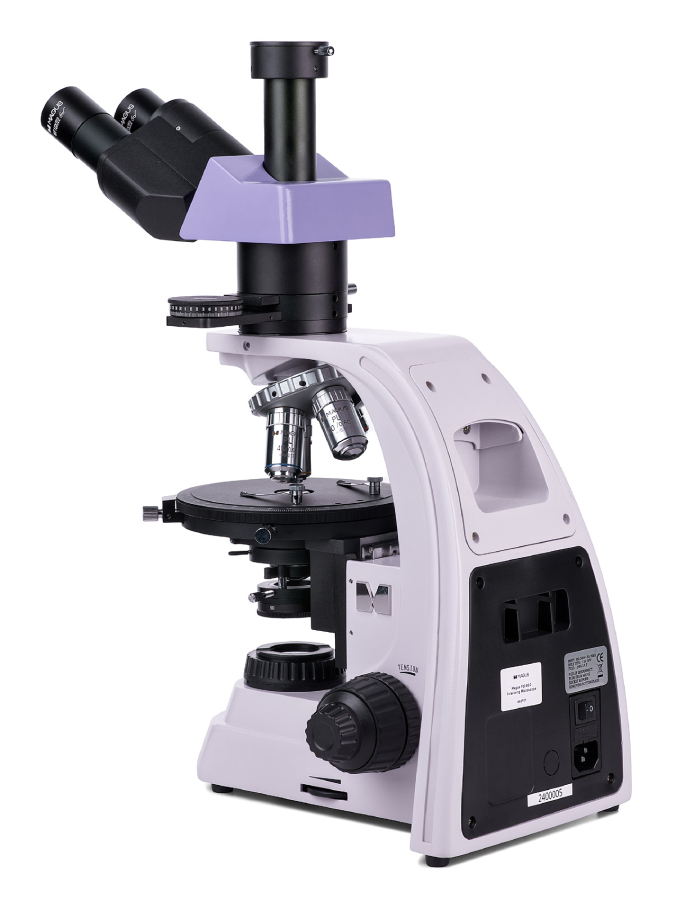

Поляризационные микроскопы Magus Pol D800 — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ исключительно в проходящем свете.

Характеристики микроскопа Magus Pol D800

Общие характеристики

• Кратность увеличения — 40-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 30;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 4×/0,10 WD 21 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,65 (подпружиненный) WD 0,66 мм; PL 60×/0,80 (подпружиненный) WD 0,46 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Только проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Цветная камера Magus CBF70

• Разрешение камеры, Мпикс — 21;
• разрешение получаемых снимков, пикс. — 5280×3954;
• параметры пикселя, мкм — 3,3×3,3;
• светочувствительность, мВ — 399 при 1/30 с;
• соотношение параметров сигнал/шум, мВ — 0,1 при 1/30 с;
• время выдержки — 0,1 мс-15 с;
• оптимальные объективы для работы с камерой — 4×, 10×, 20× и 40×;
• возможность выполнять видеозапись — наличие;
• частота кадров видеозаписи (кадры в секунду)/разрешение (пикс.) — 17/5280×3954, 17/3952×3952, 56/2640×1976, 67/1760×1316,192/584×438;
• формат файлов изображения — jpg, bmp, png, tif;
• формат видеофайлов — wmv, avi, h264 (Win 8 или выше), h265 (Win 10 или выше);
• камера обладает интерфейсом USB 3.0;
• в комплекте с камерой идет программное обеспечение Magus View;
• адаптер для установки камеры на тубус C-mount 1×.

Микроскоп также укомплектован

• Набором шестигранных ключей;

• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 12,5×/14, 15×/15, 20×/12, 25×/9;
• планахроматические объективы, корректировка на бесконечность: PL 5×/0,12 WD 26,1 мм; PL 20×/0,4 WD 8,8 мм; PL 100×/1,25 (подпружиненный) WD 0,36 мм; PL 100×/0,8 (подпружиненный, сухой) WD 2,02 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• цифровая камера для фотодокументации;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol D800 является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND Pol/DS, Olympus BX53P.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.

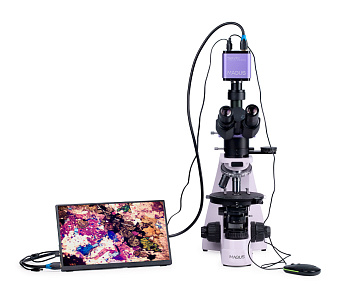

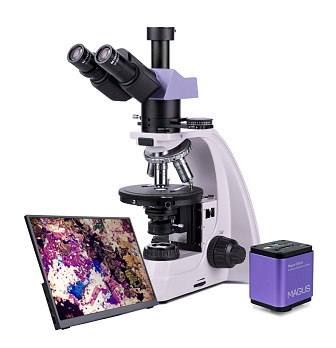

Поляризационные микроскопы Magus Pol D800 LCD — это оптические микроскопы, позволяющие выполнять изучение анизотропных веществ в проходящем, прямом и поляризационном свете. В комплекте с микроскопом идет высокоскоростная камера для фото- и видеодокументирования, а также монитор для демонстрации изображений.

Характеристики микроскопа Magus Pol D800 LCD

Общие характеристики

• Кратность увеличения — 40-600;
• методы исследования — поляризованный свет (Пол) и светлое поле (СП);
• питание, В/Гц — 220±22/50.

Насадка

• Тринокуляр;
• рассчитана на бесконечность (что означает, что увеличение не изменяется, в том числе, если расстояние между объективом и тубусной линзой варьирует);
• левый тубус с кольцом диоптрийной коррекции;
• наклонена под углом 30°;
• дистанция между окулярами, мм — 48-75;
• диаметр посадки окуляров, мм — 30;
• два окуляра с удалённым зрачком и один с перекрестьем, мм — 10×/22.

Промежуточный тубус

• Линза Бертрана;
• предусмотрен разъем для оптических компенсаторов (кварцевый клин, λ и λ/4 компенсатор).

Объективы

• Револьверная головка на 5 объективов;
• Объективы — планахроматы скорректированные на бесконечность (кратность увеличения/апертура/рабочее расстояние): PL 4×/0,10 WD 21 мм; PL 10×/0,25 WD 5,0 мм; PL 40×/0,65 (подпружиненный) WD 0,66 мм; PL 60×/0,80 (подпружиненный) WD 0,46 мм.

Предметный столик

• Круглый (с диаметром 150 мм), вращаемый в горизонтальной плоскости (360°), возможность центрирования;
• шаг поворота 1°;
• сетка (шкала) для определения углов, с точностью до 0,1.

Освещение, оптическая система

• Только проходящий свет;
• освещение (галогенная лампа), Вт — 30;
• освещение настроено по Кёлеру;
• полевая диафрагма, ограничивающая поле оптической системы, регулируется;
• конденсор Аббе с центрированием и регулировкой по высоте; апертурная диафрагма с регулировкой и откидной линзой Лазо; NA конденсора 1,25;
• поляризатор c вращением 360° и шкалой с метками угла поворота (0°, 90°, 180°, 270°) относительно анализатора;
• анализатор с вращением 360°;
• система оснащена винтами грубого и тонкого фокусирования, для грубого имеется блокирование и установка степени жесткости;
• ход грубого фокусирования, мм — 21 (39,8 мм/оборот);
• шаг тонкого фокусирования, мкм — 2.

Цветная камера HDMI-камера Magus CHD40

• Разрешение камеры, Мпикс — 21;
• разрешение получаемых снимков, пикс. — 3840×2160 (интерфейс HDMI или USB 3) и 1920×1080 (Wi-Fi);
• параметры пикселя, мкм — 2,9×2,9;
• светочувствительность, мВ — 1028 при 1/30 с;
• соотношение параметров сигнал/шум, мВ — 0,13 при 1/30 с;
• время выдержки, мс — 0,14-1000;
• оптимальные объективы для работы с камерой — 4×, 10×, 20× и 40×;
• возможность выполнять видеозапись — наличие;
• частота кадров видеозаписи (кадры в секунду)/разрешение (пикс.) — 30;
• формат файлов изображения — jpg, tif;
• формат видеофайлов — mp4, h264, h265;
• спектральный диапазон, нм — 380-650 (с ИК-фильтром);

• камера обладает 3 интерфейсами;
• в комплекте с камерой идет программное обеспечение Magus View;
• адаптер для установки камеры на тубус C-mount 1×.

Монитор MAGUS MCD40

• Монитор выводит изображение в реальном времени и позволяет визуализировать поле зрения микроскопа;
• диагональ экрана — 13,3 дюйма;
• матрица экрана — IPS;
• разрешение экрана, пикс. — 3840×2160 (4K).

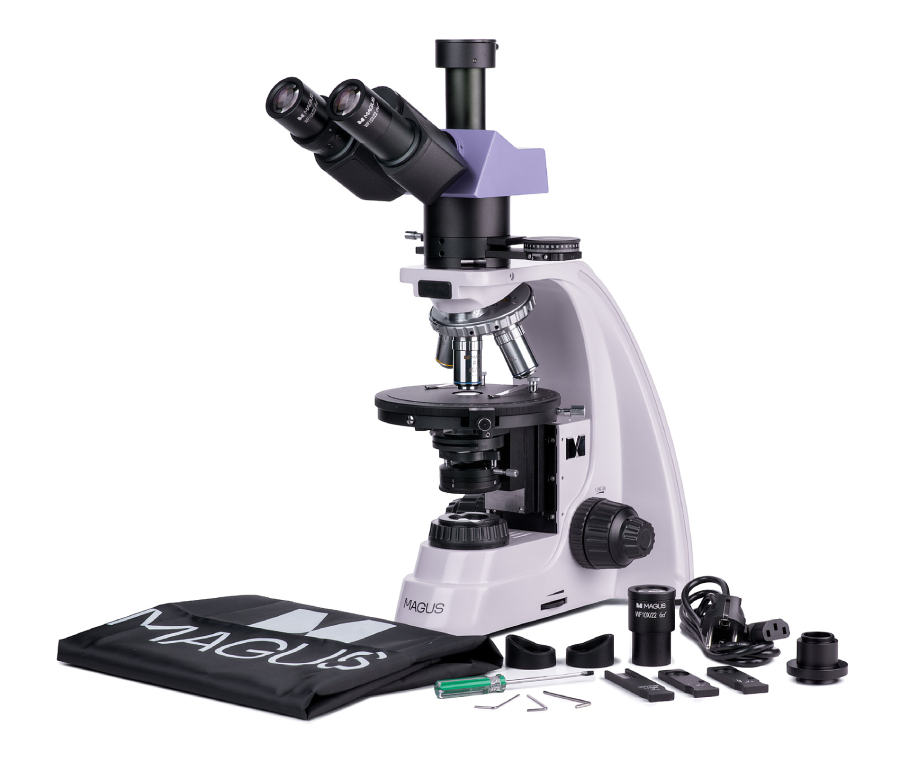

Микроскоп также укомплектован

• Набором шестигранных ключей;

• чехлом для защиты корпуса микроскопа от пыли.

Аксессуары, опции

• Окуляры, мм — 10×/22 со шкалой (цена деления шкалы 0,1 мм), 12,5×/14, 15×/15, 20×/12, 25×/9;
• планахроматические объективы, корректировка на бесконечность: PL 5×/0,12 WD 26,1 мм; PL 20×/0,4 WD 8,8 мм; PL 100×/1,25 (подпружиненный) WD 0,36 мм; PL 100×/0,8 (подпружиненный, сухой) WD 2,02 мм;
• препаратоводитель, необходимый для более подробного изучения микропрепаратов и устанавливаемый на предметный столик;
• калибровочный (микрометрический) слайд, необходимый для измерений объектов на полученных изображениях в реальных единицах;
• возможность расширить диапазон увеличения микроскопа, крат — 40-1000/1250/1500/2000/2500.

Микроскоп Magus Pol D800 LCD является аналогом для таких моделей микроскопов как: Nikon Eclipse Ci-Pol, Nikon Eclipse E200Pol, Nikon Eclipse LV100ND Pol/DS, Olympus BX53P.

Сферы применения поляризационных микроскопов

Поляризационные микроскопы находят широкое применение во многих дисциплинах благодаря своей возможности исследовать анизотропные соединения.

• В геологической области: определение линейных размеров, положения относительно друг друга и оптических свойств кристаллов и аморфных фаз.
• В биологической отрасли: изучение строения и структуры тканей и клеток.
• В медицинской области: гистологические анализы, анализы осадка мочи.
• В производственной отрасли: контроль состава, структуры и качества синтетических материалов.
• В криминалистической области: анализ повреждений тканей.

Основные компоненты поляризационного микроскопа и его особенности работы в проходящем свете

Анизотропия и двойное лучепреломление. Многие органические и неорганические вещества, а также биологические объекты обладают анизотропией, то есть разными свойствами (в частности оптическими) в разных направлениях. Это проявляется в двойном лучепреломлении, когда световая волна расщепляется на две компоненты, и распространяется в разных плоскостях с различной скоростью. Если сквозь анизотропное соединение пропустить поляризованный свет, то оно будет обладать уникальным рельефом, цветом, плеохроизмом, цветами интерференции и характером погасания. Зачастую этих параметров достаточно, что бы уверенно идентифицировать вещество.

Основные компоненты поляризационного микроскопа (от основания к окулярам):

Осветитель — источник света, который находиться внизу микроскопа и служит для подачи света на образец. Обычно это либо галогеновая, либо светодиодная лампа. Яркость освещения можно регулировать, чтобы обеспечить оптимальное освещение образца.

Поляризатор — расположен над осветителем и может вращаться под углом 360. Это специальная пластина, которая пропускает свет и заставляет его на выходе колебаться только в одной плоскости. Этот поляризованный свет затем проходит сквозь образец.

Конденсор — расположен над поляризатором и под предметным столиком. Он служит для формирования светового пучка, который направляется на образец. Он состоит из системы линз, которые собирают свет от осветителя и формируют параллельный пучок, который проходит через образец. Конденсоры бывают разных типов, включая ахроматические, которые корректируют сферическую и хроматическую аберрации. Важнейшими характеристиками конденсоров являются числовая апертура и наличие ирисовой диафрагмы для регулирования освещенности.

Предметный столик — предназначен для размещения образца. Он может вращаться на 360 и имеет механизм центровки, что позволяет точно позиционировать образец относительно оптической оси. Некоторые модели оснащены специальным механическим держателем для фиксации предметного стекла и плавного перемещения образца в горизонтальной плоскости.

Револьвер с гнездами для объективов — содержит набор сменных объективов различной кратности и апертуры. Объективы собирают свет, прошедший через образец, и формируют изображение. Они делятся на два основных типа: планхроматы, которые обеспечивают коррекцию искажений по всему видимому спектру, и ахроматы, которые исправляют сферическую и хроматическую аберрации по ограниченному числу цветов.

Промежуточный тубус со слотом, куда вставлена специальная призма — анализатор. Анализатор — это еще один поляризационный фильтр (такой же, как и поляризатор), который находиться между окулярами и револьвером с объективами. В зависимости от положения анализатора относительно поляризатора будет разная картина в поле зрения микроскопа. Если анализатор пропускает свет в плоскости параллельной поляризатору, то при просмотре через окуляры объекты будут равномерно освещены и будут визуально отличаться рельефом и цветами за счет различных показателей преломления и цветов поглощения. При прохождении поляризованного света сквозь вещества с анизотропными свойствами — некоторые из них могут демонстрировать преобразование цвета в процессе поворота столика (плеохроизм), что невозможно в обычной светлопольной микроскопии. Когда плоскости пропускания света поляризатора и анализатора перпендикулярны друг другу — два пучка, получившиеся за счет расщепления света образцом, суммируются анализатором. При этом в анализаторе возникает усиливающая или ослабляющая интерференция — образцы окрашиваются в различные цвета (от серых до красных, включая весь спектр), так называемые цвета интерференции. При вращении образца интенсивность этих цветов меняется (вплоть до полного погасания). Вещества с изотропной структурой будут всегда выглядеть черными. Вспомогательные пластины, такие как кварцевый клин, слюдяные пластины и компенсаторы, помогают дополнительно анализировать свойства образца. Линза Бертрана применяется для получения коноскопических изображений, позволяющих определять ориентацию оптических осей и несколько других свойств кристаллических образцов.

Таким образом, поляризационный микроскоп является мощным инструментом для изучения прозрачных и полупрозрачных объектов, особенно тех, которые обладают анизотропией, таких как минералы, полимеры и биологические ткани.
